[re] 131회 3교시 2번 정사각형 부재의 AFD, SFD, BMD, 변형도, 변위

이석종

2023-10-01 13:38:13, 조회 : 1,311, 추천 : 251

- Download #1 :


>131회 3교시 2번 정사각형 부재의 AFD, SFD, BMD, 변형도, 변위

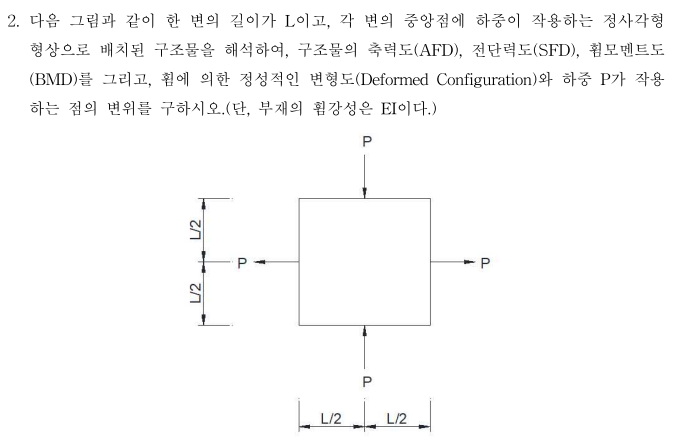

2. 다음 그림과 같이 한 변의 길이가 L이고, 각 변의 중앙점에 하중이 작용하는 정사각형
형상으로 배치된 구조물을 해석하여, 구조물의 축력도(AFD), 전단력도(SFD), 휨모멘트도
(BMD)를 그리고, 휨에 의한 정성적인 변형도(Deformed Configuration)와 하중 P가 작용
하는 점의 변위를 구하시오.(단, 부재의 휨강성은 EI이다.)
