[re] 120회 2교시 6번(강합성 박스거더 지점부 보강재)

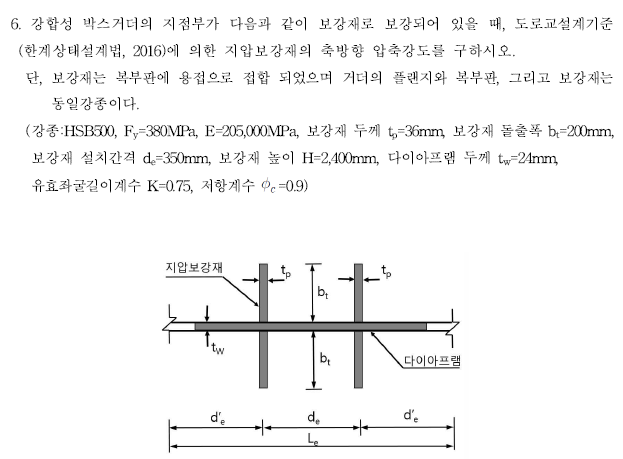

6. 강합성 박스거더의 지점부가 다음과 같이 보강재로 보강되어 있을 때, 도로교설계기준
(한계상태설계법, 2016)에 의한 지압보강재의 축방향 압축강도를 구하시오.
단, 보강재는 복부판에 용접으로 접합 되었으며 거더의 플랜지와 복부판, 그리고 보강재는
동일강종이다.
(강종:HSB500, Fy=380MPa, E=205,000MPa, 보강재 두께 tp=36mm, 보강재 돌출폭 bt=200mm,
보강재 설치간격 de=350mm, 보강재 높이 H=2,400mm, 다이아프램 두께 tw=24mm,
유효좌굴길이계수 K=0.75, 저항계수 Φc=0.9)
|
|
|
