[re] 120회 4교시 6번(철근콘크리트단면의 휨강도)
이석종  2020-02-05 07:56:53, 조회 : 9,268, 추천 : 2756
- Download #1 : 120_4_06.png (37.6 KB), Download : 35



[re] 120회 4교시 6번(철근콘크리트단면의 휨강도)

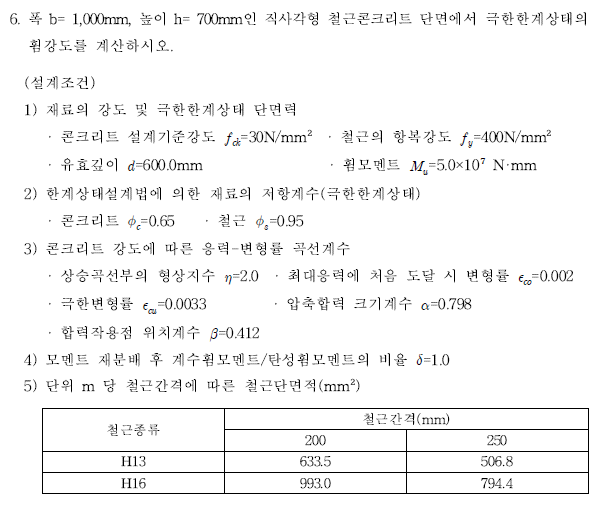

6. 폭 b= 1,000mm, 높이 h= 700mm인 직사각형 철근콘크리트 단면에서 극한한계상태의
휨강도를 계산하시오.
(설계조건)
1) 재료의 강도 및 극한한계상태 단면력
· 콘크리트 설계기준강도 fck=30N/mm² · 철근의 항복강도 fy=400N/mm²
· 유효깊이 d=600.0mm · 휨모멘트 Mu=5.0×10⁷ N·mm
2) 한계상태설계법에 의한 재료의 저항계수(극한한계상태)
· 콘크리트 Φc=0.65 · 철근 Φs=0.95
3) 콘크리트 강도에 따른 응력-변형률 곡선계수
· 상승곡선부의 형상지수 η=2.0 · 최대응력에 처음 도달 시 변형률 εco=0.002
· 극한변형률 εcu=0.0033 · 압축합력 크기계수 α=0.798
· 합력작용점 위치계수 β=0.412
4) 모멘트 재분배 후 계수휨모멘트/탄성휨모멘트의 비율 δ=1.0
5) 단위 m 당 철근간격에 따른 철근단면적(mm²)
철근종류  철근간격(mm)
        200    250
H13  633.5  506.8
H16  993.0  794.4
