[re] 139회 2교시 4번 : PSC : PSC박스거더 돌출 정착구
4. 그림과 같은 PSC박스거더교의 돌출정착구에 대하여 필요철근량을 산정하기
위한 검토항목과 각 항목별 필요철근량 산정 방법에 대하여 설명하시오.
❮ 조건 ❯
◦ PC강연선 제원
∙ 극한강도(fpu) = 1,860 MPa, 항복강도(fpy) = 1,600 MPa
∙ 횡단면적(Ap) = 2,635 mm², fck = 40 MPa, fy = 400 MPa
∙ γp : 구조안정 검토시 1.3, 국부효과 검토시 1.2

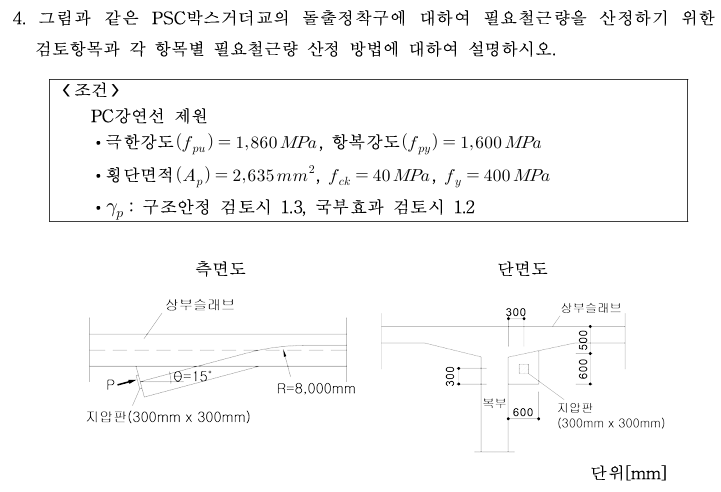

[측면도]
- 상부슬래브 하부에 PC강연선 정착
- 각도 θ = 15°
- 곡률반경 R = 8,000 mm
- 지압판 : 300 mm × 300 mm
[단면도] (단위: mm)
- 상부슬래브, 복부
- 지압판 : 300 mm × 300 mm (복부 내부에 배치)
- 치수 : 300, 500, 600 (수직), 300, 600 (수평) |
|
|
