[re] 116회 4교시 4번 (구조동역학 회전모터의 회전속도구간)
이석종  2018-09-02 04:35:00, 조회 : 358, 추천 : 78
- Download #1 : 116회4_4.jpg (87.3 KB), Download : 1


[re] 116회 4교시 4번 (구조동역학 회전모터의 회전속도구간)

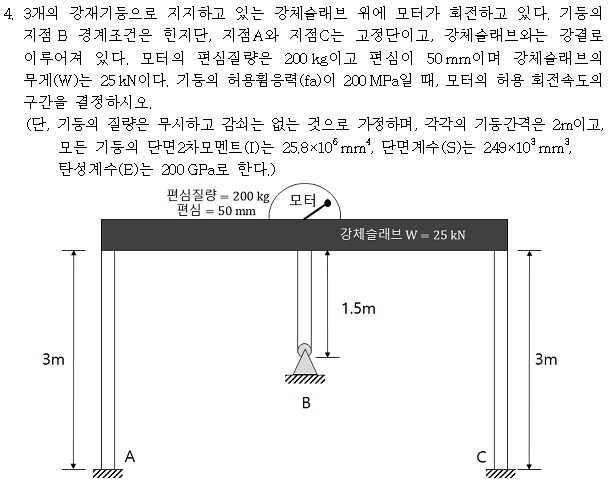

4. 3개의 강재기둥으로 지지하고 있는 강체슬래브 위에 모터가 회전하고 있다. 기둥의 지점B 경계조건은 힌지단, 지점A와 지점C는 고정단이고, 강체슬래브와는 강결로 이루어져 있다. 모터의 편심질량은 200kg이고 편심이 50mm이며 강체슬래브의 무게(W)는 25kN이다. 기둥의 허용휨응력(fa)이 200MPa일 때, 모터의 허용 회전속도의 구간을 결정하시오.
   (단, 기둥의 질량은 무시하고 감쇠는 없는 것으로 가정하며, 각각의 기둥간격은 2m이고, 모든 기둥의 단면2차모멘트(I)는 25.8×106mm4, 단면계수(S)는 249×103mm3, 탄성계수(E)는 200GPa로 한다.)



  추천하기   목록보기
