이번에 소개하고자 하는 iFCViwer는 독일 Karlsruhe Institute of Technology 라는 (KIT라고 부름) 대학에서 만든 IFC viewer다. 프로그램 이름은 FZKviwer다. 소스코드는 오픈되있지 않고 실행파일만 제공하고 있다. 설치는 다운로드 받은 압축파일을 풀고 실행파일을 실행시키면 된다. 단 주의할 점은 한글이 포함된 경로에 설치하면 ifc파일에 에러가 있다는 메시지와 함께 모델을 불러오지 못한다. 영문으로 된 경로에 설치해야 한다.

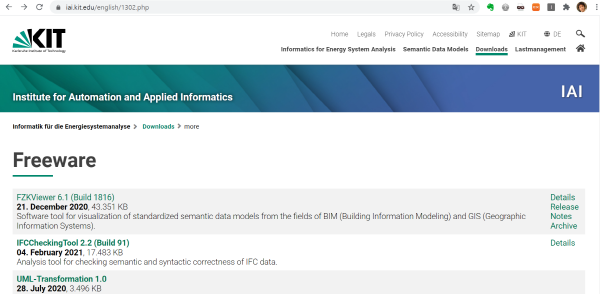

site URL : https://www.iai.kit.edu/english/1648.php
이 프로그램을 찾아보게 된 것은 이전 게시물에서 소개한 독일 사이트에 소개된 그림 중 현수교의 이미지에 KIT라는 글자가 보여서 KIT를 이용해서 구글 검색을 통해서 알게 되었다. 돌아돌아 찾았지만 ifcwiki사이트의 freeware 목록(https://www.ifcwiki.org/index.php?title=Freeware)에 포함되있는 프로그램이었다.
FZviwer를 찾아보게 된 이유는 독일 사이트에 올라와 있던 예제들을 다른 IFC viewer로는 읽을 수가 없어서 였다. IFC4.0 이후에 추가되는 entity들은 대부분 infrastructure와 관련 있는 것들이다. 건물은 일반적인 형상이지만 토목시설들은 곡선 선형이 필요하고 단면을 extrude하는 기능도 필요하기 때문이다.

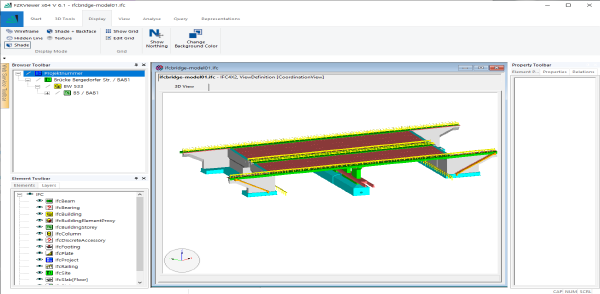

다운로드 받아서 실행해본 결과 1번부터 5번까지 모두 잘 열렸다. 현재 IFC공식 버전이 IFC4이다보니 선형(alignment)가 포함된 IFC4.1, Bridge가 포함된 IFC4.2를 지원하는 IFCViewer는 많지 않다. IFC4.2를 지원하는 Viewer에 대해서는 별도의 게시물을 통해서 소개하고자 한다.
독일 사이트에 올라와 있는 5개의 ifc파일 중 1,2,3번은 java기반의 프로그램 링크가 걸려있다. 첫번째 것은 독일 함부르크에 있는 WTM Engineers라는 회사에서 만든 파일이다. (그리고 보니 한국 같으면 누가 만들었는지 표기 안했을텐데. 여기 있는 5개의 IFC파일에는 모두 누가 만들었는지 표기되있다.) 두번째 IFC는 아우토반 남바이에른 지사에서 작성한 모델이다. 그리고 세번째 IFC파일은 영국 캠브리지 대학에서 만든 모델이다.
그리고 4번째 모델은 Tim Chipman, Constructivity, USA이라고 되어 있는데 constructivity는 미국에 있는 회사다. 5번째 모델은 Claude Dumoulin, ESTB, 프랑스에서 만든 모델이다.
이석종
내용 중 4번 IFC모델을 소개한 Tim Chipman가 2016년 발표한 자료가 있다. "Modeling using Open Standards:Examples from bSA and FHWA" https://cdn.ymaws.com/www.nibs.org/resource/resmgr/Conference2016/BI2016_0114_irt_chipman.pdf
