미국의 IFC 교량정보 교환 포맷
이석종  2021-02-13 13:23:55, 조회 : 708, 추천 : 158
- Download #1 : [resize]ifc_us_01.png (222.1 KB), Download : 7

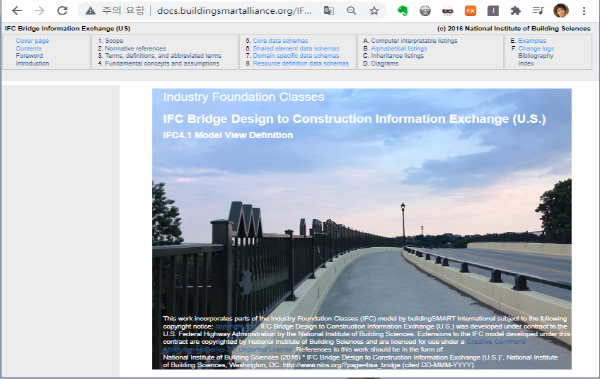

IFC Bridge Information Exchange (US)
미국이 만든 IFC 교량 정보 교환 모델이다.
IFC를 기반으로 만들었다.

미국은 오래전부터 정부 차원에서 교량정보를 교환하기 위한 데이터포맷을 연구해오고 있는 것으로 보인다. 이 페이지에는 (c) 2016 National Institute of Building Sciences라고 copyright가 표기되어있다.
National Institute of Building Sciences (http://www.nibs.org/) 의 홈페이제에는 이런 글귀가 써있다.

Innovative Solutions for the Built Environment

Built Environment ! 멋진 말이다. 한국의 국토교통부의 '국토'라는 개념보다 뭔가 있어보인다. 국토라는 말은 그냥 하드웨어처럼 느껴지는데 Built Environment는 상당히 넓게 느껴진다.

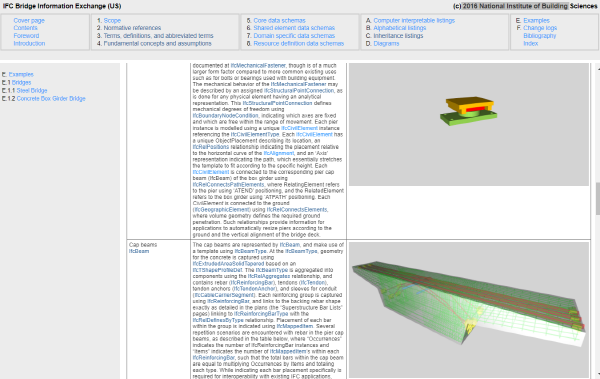

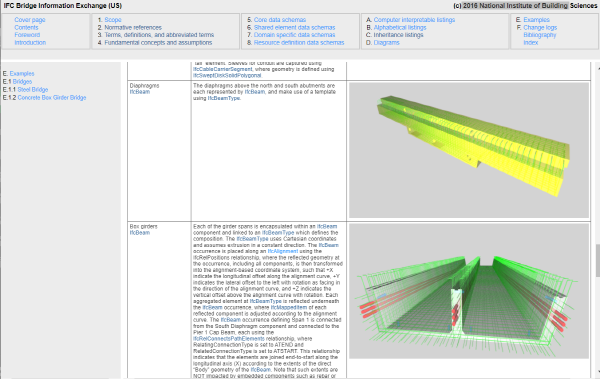

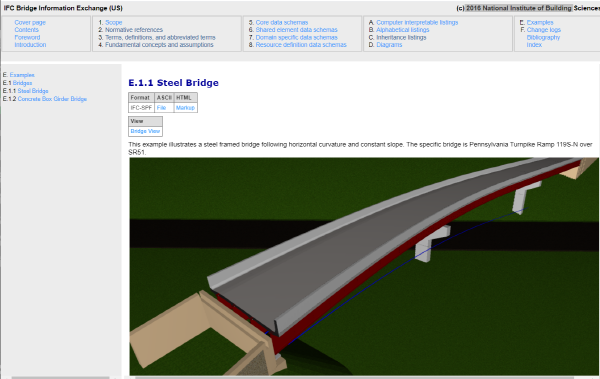

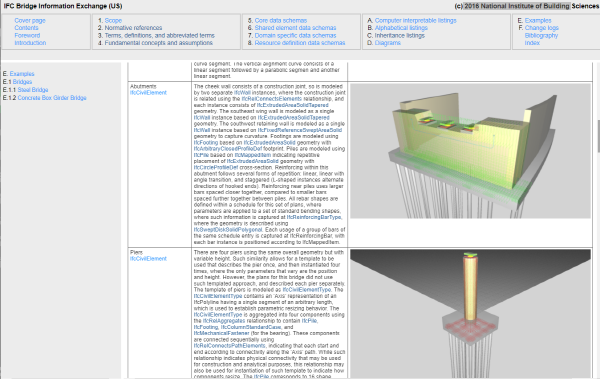

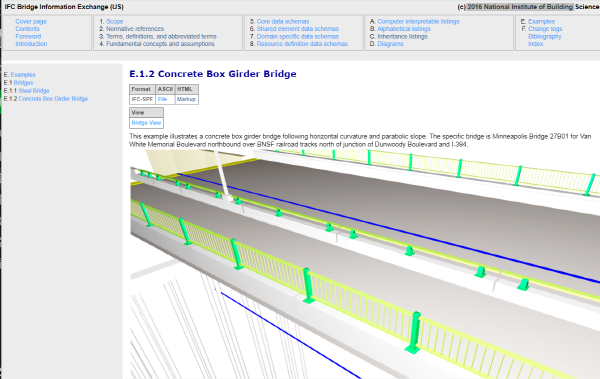

암튼 이 조직이 FHWA와 함께 IFC기반으로 확장한 것이 IFC Bridge Information Exchange(US)인 것으로 보이다. 이 문서에는 두개의 예제가 포함되어있다. 하나는 Steel plate거더이고 하나는 PSC box 거더교이다. steel plate거더교에는 IFC 4.2에서인가부터 포함된 Extruded section을 기능을 이용한 것으로 보d인다. 그리고 PSC Box거더교에는 텐던이 포함되어있다. 이 페이지에 올아와 있는 이미지를 보면 매우 디테일하게 모델링 된 것으로 보인다.

아쉽게도 이 포맷을 지원하는 뷰어를 찾지 못해 확인해보지는 못했다.
암튼 중요한 것은 미국에서는 정부사이드에서 정보를 어떻게 저장할 것인가를 연구했고 2016년에 이미 이정도의 성과를 발표했다는 것이다.

http://docs.buildingsmartalliance.org/IFC4x2_Bridge/
